AIで2D図面を3D CADモデル化、
アセンブリからバラシ図面の作成も
Zumen AIは、ホルスAI株式会社が提供する製造業向けの図面AI・CAD AIサービスです。2D図面からの3D CADモデル生成と、STEPアセンブリからの部品図作成を支援します。まずは、自社業務への活用についてご相談ください。お使いのCADや日々の業務に合わせたアドインの開発もご相談いただけます。

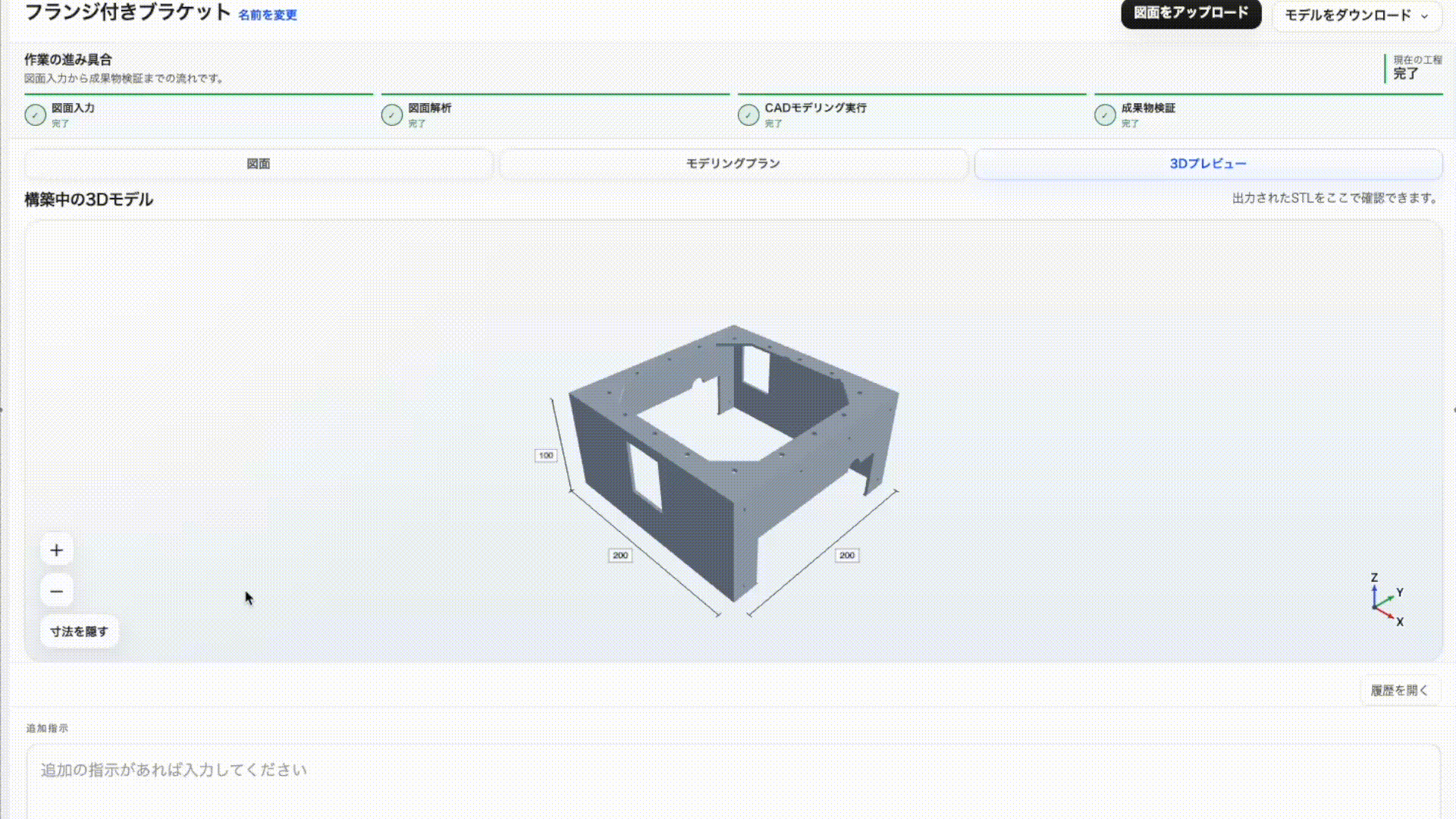

PDF・DXF・PNGの図面を読み取り、形状と寸法を解析して3Dモデルを生成します。生成後も、AIに追加の指示を出して形状や寸法を修正できます。
干渉チェックやシミュレーション、加工機に投入するデータの準備、製品設計に必要な3Dモデルを、手元の2D図面から作成します。フィーチャーツリー付きのネイティブCADファイル（SOLIDWORKS・Fusion・Inventor）への変換にも対応。変換後はお手持ちのCADソフトでモデルを確認・修正し、用途に合わせて仕上げられます。

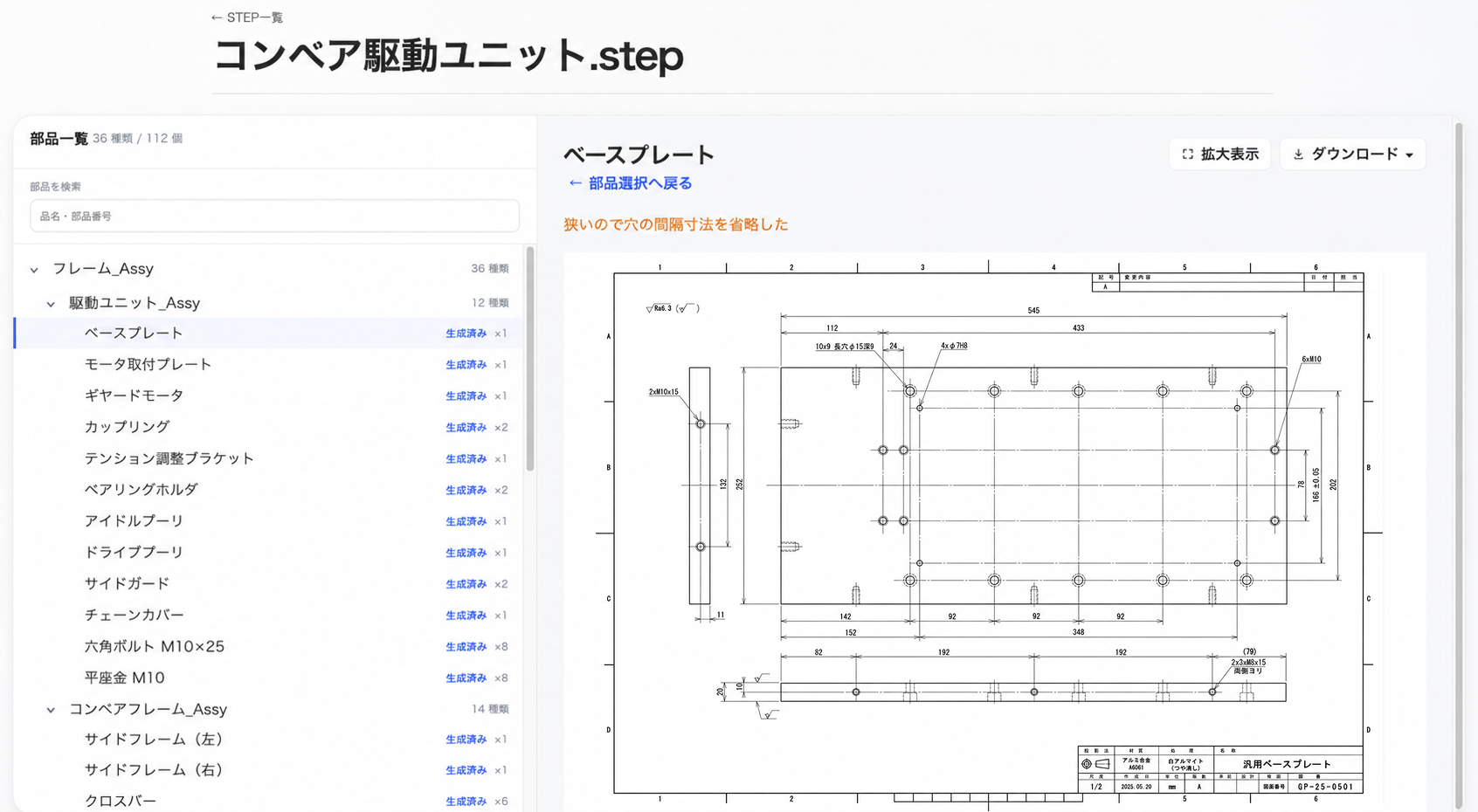

STEP形式の3Dアセンブリファイルから構成部品ごとの2D図面を作成し、寸法記入まで行います。
生成した2D図面は、3Dモデルを見ながら編集できます。自社の図枠を設定し、DXFデータ形式で出力できます。加工先への見積依頼や手配に必要な部品図の準備を支援します。
STEP AP242などに含まれるPMI（寸法・公差・加工注記など）を読み取り、2D図面に反映するカスタマイズ開発もご相談いただけます。データの内容を確認のうえ、対応範囲をご案内します。お気軽にお問い合わせください。
| 機能 | 入力 | 出力 | 補足 |
|---|---|---|---|
| 3Dモデリング | PDF・DXF・PNG | STEP・STL | 中間形式。作成後すぐにダウンロードできます。 |
| ネイティブCADファイル変換 | 2D図面から生成したモデル | SOLIDWORKS（.sldprt） Fusion（.f3d） Inventor（.ipt） | フィーチャー履歴付き。アプリからデータ変換をご依頼いただくと、2営業日以内に変換します。 |
| 図面バラシ | STEP形式の3Dアセンブリ | DXF | 部品ごとの2D図面作成。 |
まずはWebミーティングで、Zumen AIの機能や自社業務への活用についてご相談いただけます。お使いのCADや業務内容を伺い、導入方法と費用をご説明します。ご説明の後、ご希望に応じてWeb版の無料デモやアドイン版の14日間の無料トライアルをご案内します。いずれも5,000円相当のクレジットを付与します。
SOLIDWORKS・Fusion・Inventor向けのネイティブCADファイル変換に加え、お使いのCADソフト内で動作するアドインも開発します。設計環境や業務の流れを伺い、必要な機能や開発費用をご提案します。
3DモデリングにはPDF・DXF・PNGの2D図面、図面バラシにはSTEP形式の3Dアセンブリを入力できます。
AIへの追加指示によるモデル修正機能があります。ご利用環境に応じたモデル修正の方法は、お打ち合わせでご説明します。SOLIDWORKS・Fusion・InventorのネイティブCADファイルへの変換にも対応しており、変換後はお使いのCADソフトで修正できます。ご利用にあたっては、設計者による形状・寸法の確認と、必要な修正・仕上げをお願いします。
フィーチャー履歴付きネイティブCADファイル変換はSOLIDWORKS（.sldprt）、Fusion（.f3d）、Inventor（.ipt）に対応します。アプリからデータ変換をご依頼いただくと、2営業日以内に変換します。
STEP形式の3Dアセンブリが必要です。2D組立図を入力して部品図を生成する機能ではありません。
ご利用にあたっては、設計者による確認が必要です。形状・寸法や用途への適合をご確認いただき、必要な修正を行ってからご利用ください。
はい。まずは製品の説明を聞いていただき、ご希望に応じてWeb版の無料デモやアドイン版の14日間の無料トライアルをご案内します。いずれも5,000円相当のクレジットを付与します。お問い合わせ時点で、利用する版を決める必要はありません。
CADソフト内で動作するアドインや、設計環境・業務フローに合わせた開発をご相談いただけます。
機能や費用、お使いのCADへの対応についてご説明します。 トライアルを利用するかどうかは、お話を聞いてからお決めいただけます。
